Tornio CNC da 6 pollici

Dongguan Jide Precision Machinery Technology Co., Ltd. è uno dei produttori e fornitori più credibili di tornio CNC da 6 pollici in Cina. Se hai intenzione di vendere all'ingrosso un tornio cnc da 6 pollici di alta qualità prodotto in Cina, benvenuto per ottenere un preventivo e un campione gratuito dalla nostra fabbrica. Tutti i prodotti personalizzati sono di alta qualità e prezzi competitivi.

Informazioni tecniche

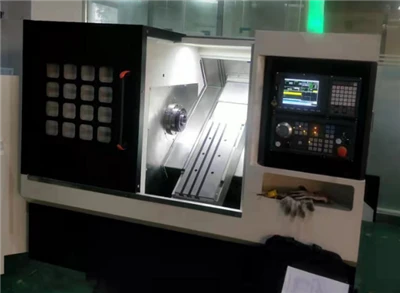

JD-320Il tornio CNC adotta ghisa ad alta resistenza per carichi pesanti, struttura compatta, buona resistenza, durezza adeguata, basso coefficiente di attrito e autolubrificante. La struttura scatolare integrale del basamento migliora notevolmente la rigidità e la stabilità complessiva della macchina utensile. Ha la funzione di assorbire le vibrazioni, riducendo la perdita dell'utensile e migliorando la qualità del pezzo. Fornisce agli utenti una garanzia di alta efficienza e alta affidabilità nell'uso.

Caratteristiche principali di questa macchina :

ILInclinato di 30 gradilayout migliora notevolmente la rigidità flessionale e torsionale della macchina utensile in lavoro.La rete integratacon elevata rigidità ed elevata stabilità fornisce una forte garanzia per l'elevata precisione dell'intera macchina.

L'unità mandrino è un mandrino indipendente (tipo a manicotto). Il sistema del mandrino ad alta-precisione è stato sottoposto a rigorosi test di bilanciamento dinamico, con elevata precisione, buon mantenimento dell'accuratezza e buona stabilità termica. La velocità massima può raggiungere4000 giri/min. L'elevata precisione, l'elevata rigidità, l'alta velocità e l'elevata efficienza dell'unità mandrino consentono all'intera macchina non solo di rifinire la finitura, ma anche di eseguire lavorazioni di sgrossatura e tagli pesanti per gli utenti.

La contropunta è azionata idraulicamente e il manicotto si espande e si contrae automaticamente con una buona rigidità. Gli utenti possono utilizzare il pannello o l'interruttore a pedale per controllarlo, risparmiando tempo e fatica e garantendo un'elevata efficienza per la lavorazione delle macchine utensili.

La configurazione standard di Taiwan SWIFT 12stazioneservola torretta fornisce agli utenti pezzi meccanici convenienti, pratici e affidabili.

Il sistema di alimentazione è azionato direttamente da un servomotore con buone caratteristiche di rigidità, precisione e risposta dinamica. La macchina utensile è dotata di ROLLER TaiwanHIWIN/PMIbinario di guida a vite.

6. Questa macchina fornisce agli utenti un sistema idraulico e di lubrificazione completo, utilizzando pompe idrauliche e valvole idrauliche e altri componenti di alta-qualità per ridurre notevolmente il tasso di guasto. La macchina utensile adotta la lubrificazione automatica quantitativa centralizzata.

Configurazioni macchina:

Specifica del naso del mandrino A2-5 Marchio top di Taiwan

Apparecchio da 6 "Hollow Chuck Taiwan, cilindro superiore di Taiwan

Potenza motore principale consigliata 5,5/7,5 kW

Velocità massima consentita del mandrino 0-4000 giri/min

Diametro della barra Φ45mm

Diametro massimo di rotazione sul letto Φ430 mm

Diametro massimo di lavorazione Φ320mm

Lunghezza massima di lavorazione 350mm

Parametri dell'asse di avanzamento Specifica della vite a ricircolo di sfere X/Z 3210/3210

Specifica della guida X/Z Guida lineare a rulli 30/30

Corsa limite asse X/Z 160/450 mm

Modalità di connessione dell'asse X/Z: connessione diretta dell'accoppiamento

Raccomandazione sulla potenza del motore dell'asse X/Z 8/ 12

Torretta 80 altezza centrale 12T torretta stazione Taiwan SWIFT

Misura utensile 20

Corsa massima della contropunta 280mm

Manicotto contropunta modello MT4

Forma della contropunta Spinta del cilindro dell'olio

Lunghezza X larghezza X altezza 2480X1650X1680

Peso circa (KG) 3800

Configurazione
La sezione tagliente di un utensile di tornitura è costituita dal tagliente principale, dal tagliente secondario, dalla faccia di spoglia, dalla faccia del fianco e dalla faccia del fianco secondario. La sua geometria è definita dall'angolo di spoglia (o), dall'angolo di spoglia (o), dall'angolo maggiore del tagliente (κr), dall'angolo di inclinazione (S), dall'angolo minore del tagliente (κr') e dal raggio di punta (rε). La scelta di questi parametri geometrici dipende da vari fattori e deve essere determinata in base a condizioni specifiche. L'angolo di spoglia ( o) viene selezionato in base alla composizione e alla resistenza del materiale del pezzo da lavorare; viene scelto un valore inferiore quando si tagliano materiali ad-alta resistenza. Ad esempio, quando si utilizza un utensile da tornio in carburo cementato per tagliare l'acciaio al carbonio ordinario, l'angolo di spoglia è impostato tra 10 e 15 gradi, mentre per l'acciaio al cromo-manganese o l'acciaio temprato, varia da -2 gradi a -10 gradi. Generalmente, l'angolo di spoglia è impostato tra 6 gradi e 10 gradi. L'angolo maggiore del tagliente (κr) è determinato dalla rigidità del sistema di lavorazione, tipicamente compreso tra 30 gradi e 75 gradi; si sceglie un valore maggiore quando la rigidità è scarsa. Quando si tornino alberi a gradini, l'angolo viene impostato su 90 gradi o superiore per adattarsi al metodo di taglio specifico.

Materiale
Il raggio di punta (rε) e l'angolo minore del tagliente (κr') vengono generalmente selezionati in base ai requisiti di rugosità superficiale. L'angolo di inclinazione ( S) è determinato dalla direzione desiderata del flusso dei trucioli e dalla resistenza del tagliente. La configurazione della superficie di spoglia dell'utensile (Figura 2) dipende principalmente dalle proprietà sia del materiale del pezzo da lavorare che del materiale dell'utensile. Il tipo più semplice è la faccia piana; una faccia di spoglia piatta con un angolo positivo è adatta per utensili di tornitura in acciaio ad alta velocità e utensili in carburo cementato utilizzati per operazioni di finitura.
